Nhà sản xuất:	Wago

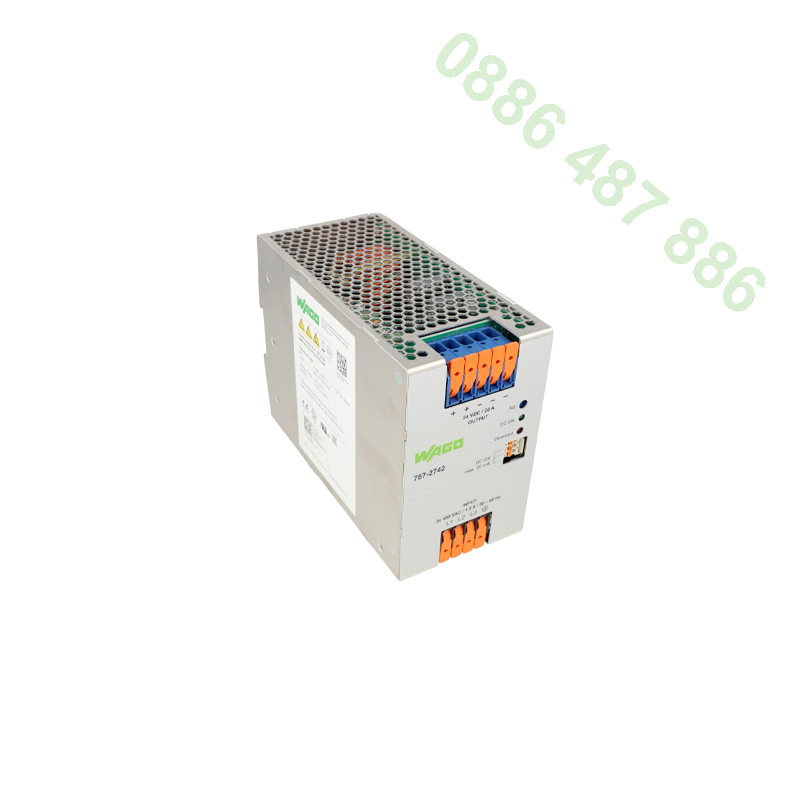

Model:	787-2742
Mô tả	Power supply; Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact
Xuất xứ:	_
Bảo hành:	12 tháng

Vui lòng liên hệ với chúng tôi để yêu cầu báo giá cho 787-2742 hoặc bất kỳ model nào khác.

Mô tả

787-2742 | Power Supplies | WAGO (Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact)

Thông số kỹ thuật:
Input (Nguồn vào)
Số pha	2/3
Điện áp định mức Ui nom	(2 / 3) x 400 … 480 VAC
	(2 / 3) x AC 400 … 480 V
Dải điện áp vào	(2 / 3) x 325 … 575 VAC; 560 … 700 VDC
Dải tần số lưới định mức	47 … 63 Hz; 0 Hz
Dòng vào Ii	≤ 3 x 1,2 A (400 VAC)
Dòng khởi động (Inrush current)	≤ 30 A (400 VAC)
Hệ số công suất	≥ 0,7 (400 VAC)
Hiệu chỉnh hệ số công suất (PFC)	Thụ động
Thời gian duy trì khi mất điện lưới	≥ 10 ms (3 x 400 VAC)
Output (Nguồn ra)
Điện áp ra định mức Uo nom	24 VDC (SELV)
Dải điện áp ra	22 … 28 VDC (có thể điều chỉnh)
Cài đặt mặc định	DC 24 V
Dòng ra định mức Io nom	20 A (24 VDC)
Công suất ra định mức	480 W
Độ lệch	≤ 1 %
Gợn sóng dư (Residual ripple)	≤ 150 mV (đỉnh-đỉnh)
Chế độ quá tải	Công suất không đổi (trong khoảng quá tải 1,05 … 1,4 x Io nom); Tự ngắt và tự khởi động lại khi ngắn mạch
Báo hiệu & Giao tiếp
Báo hiệu	1 x DC OK LED (xanh lục)
	1 x LED quá tải (đỏ)
	1 x ngõ ra tín hiệu DC OK (PhotoMOS, tiếp điểm thường đóng, tối đa 31,2 VDC / 100 mA)
Đèn trạng thái hoạt động	LED xanh (Uo)
Đèn trạng thái hoạt động	LED đỏ (quá tải)
Hiệu suất / Tổn hao
Tổn hao công suất Pl	≤ 2,15 W (400 VAC; không tải)
Tổn hao công suất Pl	≤ 42,5 W (400 VAC; tải định mức)
Hiệu suất (typ.)	92%
Bảo vệ mạch
Cầu chì bên trong	3 x T 3,15 A / 500 VAC
Cầu chì sơ cấp (yêu cầu)	Cần cầu chì DC ngoài cho nguồn DC vào
Cầu chì dự phòng (khuyến nghị)	3 x Áp-tô-mát ≥ 10 A; Đặc tính ngắt: B hoặc C
