Thông tin kỹ thuật
Dòng sản phẩm	RelayAux
Loại sản phẩm / linh kiện	Rơ le tác động nhanh và khóa (Fast trip and lockout relay)
Loại cuộn dây	Tiêu thụ thấp
Điện áp mạch điều khiển [Uc]	110 V DC (−20 % … +10 % Un)
Kiểu đầu nối	REL91350 (đế kết nối mặt trước)
	REL91359 (đế gắn chìm)
LED trạng thái	Không
Kiểu điều khiển	Reset tự động
	Reset bằng tay
Báo hiệu cục bộ	Chỉ thị cơ khí (màu đỏ) cho vị trí tiếp điểm
Thông tin bổ sung
Loại và cấu hình tiếp điểm	4 C/O
Điện trở cách điện	> 100 MΩ tại 500 V DC, phù hợp IEC 60255-5
Điện áp chịu xung định mức [Uimp]	5 kV trong 1.2/50 µs, phù hợp IEC 60255-5
Vật liệu tiếp điểm	AgNi
Dòng điện liên tục	10 A
Dòng điện tức thời	80 A trong 200 ms
	200 A trong 10 ms
Khả năng đóng mạch tối đa	40 A trong 0.5 s tại 110 V DC
Độ bền cơ khí	10 000 000 chu kỳ
Công suất tiêu thụ ở trạng thái duy trì (Un)	Tiêu thụ thấp: 17 W – trung bình
	Tiêu thụ cao: 21 W
	Tiêu thụ cao: 500 W – đỉnh (< 2 ms)
Thời gian hút	10 ms
Điện trở tiếp điểm tối đa	30 mΩ
Khoảng cách giữa các tiếp điểm	1.8 mm
Độ bền cơ học	Va đập 11 ms (5 gn) theo IEC 60068-2-27
	Rung xóc 16 ms (10 gn) theo IEC 60068-2-29
Kích thước – trọng lượng
Chiều cao	45 mm
Chiều rộng	45 mm
Chiều sâu	96.5 mm
Khối lượng tịnh	0.3 kg

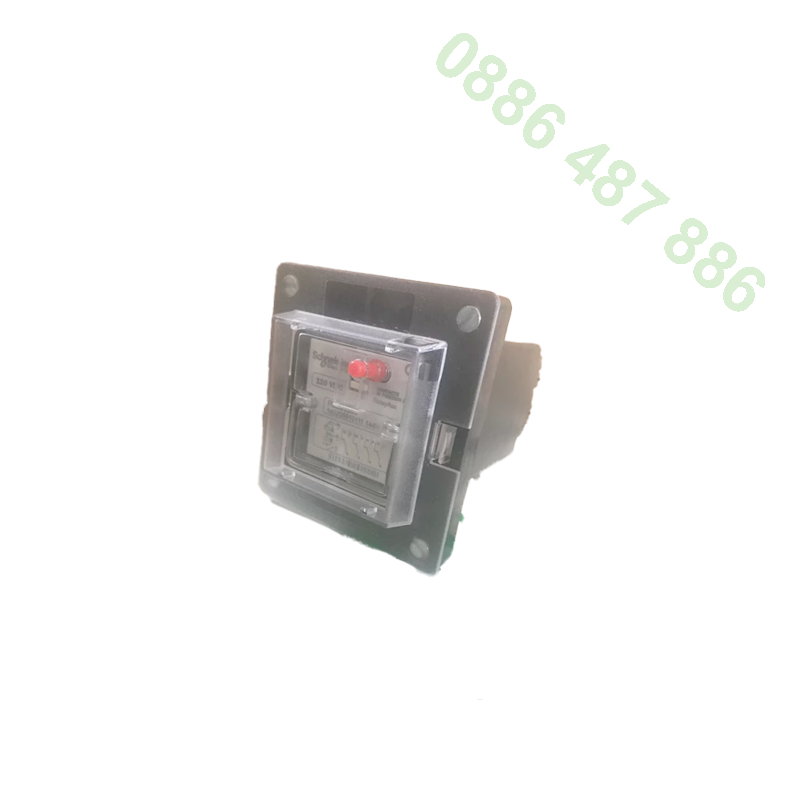

REL91263 | trip and lockout relay | Schneider
