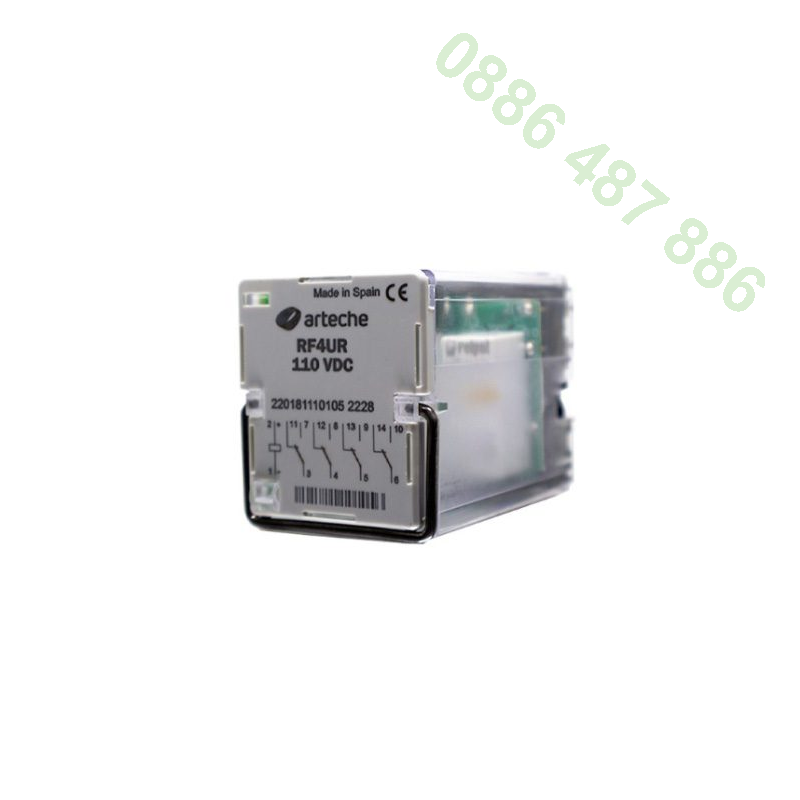

RF-4UR 110VDC | rơle cắt nhanh | Arteche

Vui lòng liên hệ với chúng tôi để yêu cầu báo giá cho Arteche hoặc bất kỳ model nào khác.

Mô tả kỹ thuật:
Ứng dụng	Rơ le tác động tức thời (General purpose instantaneous relay)
Số lượng tiếp điểm	4 tiếp điểm chuyển đổi (4 CO)
Khối lượng	250 g
Kiểu đấu nối	—
Kích thước	42.5 × 50.4 × 72 mm (kiểu F, dạng ngắn)
Đặc tính cuộn dây
Điện áp tiêu chuẩn	110 VDC
Giải điện áp hoạt động	+10% / -20% Un
Điện áp pick-up / nhả	Theo biểu đồ điện áp – nhiệt độ
Công suất tiêu thụ	< 4 W
Thời gian tác động	< 3 ms
Đặc tính tiếp điểm
Vật liệu tiếp điểm	AgNi
Điện trở tiếp điểm	≤ 20 mΩ
Dòng liên tục	8 A
Dòng chịu đựng ngắn hạn	15 A / 4 s
Điện áp tối đa tiếp điểm hở	250 VDC / 400 VAC
Đặc tính cách điện
Cuộn dây ↔ Tiếp điểm	2 kV, 50 Hz, 1 phút
Giữa các mạch độc lập	1.5 kV, 50/60 Hz, 1 phút
Giữa các tiếp điểm hở	1.0 kV, 50 Hz, 1 phút
Xung giữa các mạch độc lập	5 kV, 0.5 J, 1.2/50 µs
Xung giữa các mạch độc lập (loại 2)	2.5 kV, 0.5 J, 1.2/50 µs
Xung giữa các tiếp điểm hở	2.0 kV, 0.5 J, 1.2/50 µs
Điện trở cách điện	> 100 MΩ (500 VDC)
Độ bền
Độ bền cơ khí	10⁷ chu kỳ
