Trong các hệ thống điện công nghiệp, trạm biến áp hay nhà máy điện, thời gian xử lý sự cố chỉ tính bằng mili giây nhưng có thể quyết định mức độ an toàn của toàn bộ hệ thống. Chính vì vậy, bên cạnh các rơ le bảo vệ, rơ le cắt nhanh (Instantaneous Relay) được sử dụng rộng rãi để truyền lệnh cắt đến máy cắt một cách nhanh chóng và tin cậy.

Vậy vì sao không sử dụng relay trung gian thông thường mà lại ưu tiên rơ le cắt nhanh?

Thời gian tác động cực nhanh

Ưu điểm nổi bật nhất của rơ le cắt nhanh là giảm tối đa thời gian truyền lệnh cắt.

Trong hệ thống bảo vệ, khi rơ le bảo vệ phát hiện ngắn mạch hoặc quá dòng, tín hiệu cần được truyền ngay đến cuộn cắt (Trip Coil) của máy cắt. Nếu thời gian truyền bị kéo dài, năng lượng sự cố sẽ tăng lên, gây hư hỏng máy biến áp, cáp điện hoặc thiết bị đóng cắt.

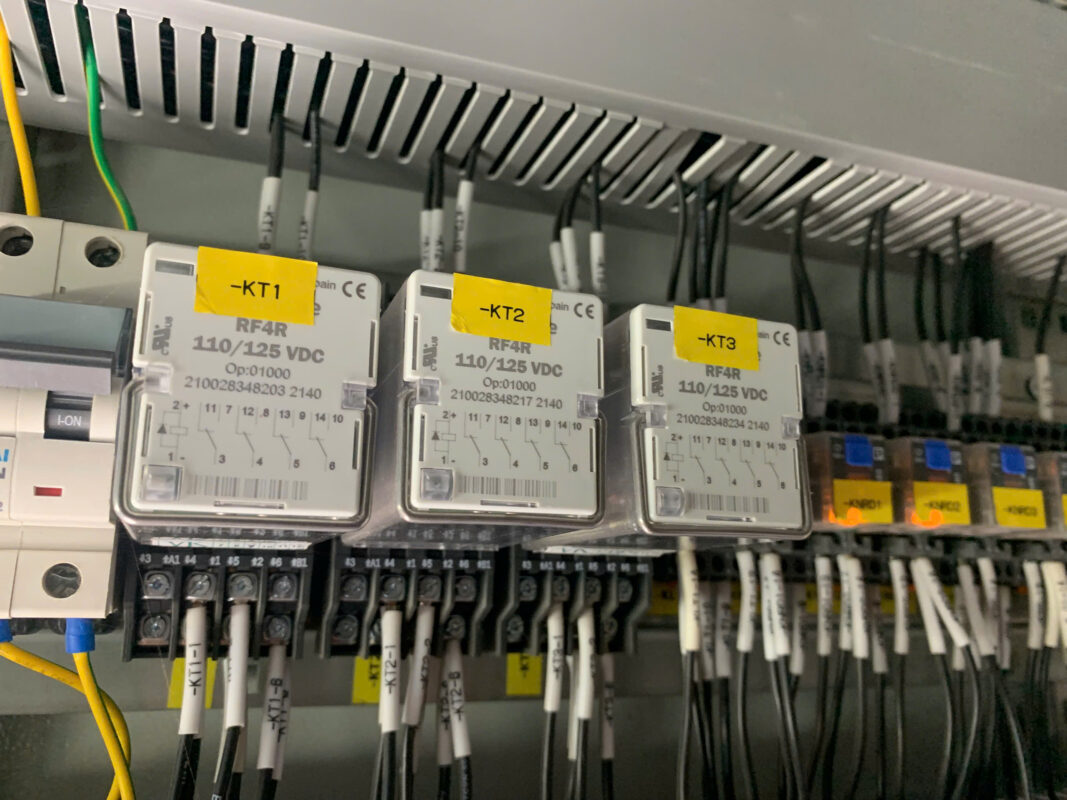

Các dòng rơ le cắt nhanh Arteche được thiết kế chuyên dụng cho mạch bảo vệ với thời gian đáp ứng chỉ vài mili giây. Đặc biệt, dòng RF-4UR có thời gian tác động < 3 ms, phù hợp cho các ứng dụng yêu cầu cắt cực nhanh. Theo Arteche, đây là dòng relay được phát triển dành cho Ultra-fast Tripping Applications, nơi tốc độ phản hồi đóng vai trò quyết định trong việc hạn chế thiệt hại do sự cố.

Độ tin cậy cao trong hệ thống bảo vệ

Không giống relay trung gian dùng trong điều khiển máy móc, rơ le cắt nhanh được thiết kế để làm việc trong những môi trường có yêu cầu khắt khe như:

• Trạm biến áp
• Nhà máy điện
• Hệ thống đường sắt
• Công nghiệp năng lượng

Arteche cho biết các dòng Instantaneous Auxiliary Relay được phát triển với mục tiêu đảm bảo độ tin cậy, độ an toàn và tuổi thọ cao, đáp ứng các ứng dụng bảo vệ quan trọng trong ngành điện.

Bảo vệ tiếp điểm của rơ le bảo vệ

Trong thực tế, rơ le bảo vệ số không nên cấp trực tiếp dòng điện cho cuộn cắt của máy cắt. Thay vào đó, tín hiệu sẽ được truyền qua một rơ le cắt nhanh.

Cách bố trí này giúp:

• Cách ly điện giữa rơ le bảo vệ và mạch công suất.
• Bảo vệ tiếp điểm đầu ra của rơ le bảo vệ.
• Giảm ảnh hưởng của nhiễu điện và xung quá áp.
• Nâng cao độ ổn định cho toàn bộ hệ thống.

Đây cũng là một trong những ứng dụng chính của dòng Auxiliary Relay do Arteche giới thiệu.

Linh hoạt trong các mạch điều khiển

Một rơ le bảo vệ thường chỉ có số lượng tiếp điểm đầu ra hạn chế. Trong khi đó, một lệnh sự cố có thể cần đồng thời:

• Cắt máy cắt.
• Phát tín hiệu cảnh báo.
• Gửi tín hiệu về SCADA.
• Ghi sự kiện (Event Recorder).
• Thực hiện liên động (Interlocking).

Rơ le cắt nhanh giúp nhân số lượng tiếp điểm, cho phép một tín hiệu điều khiển thực hiện nhiều chức năng cùng lúc mà vẫn đảm bảo tốc độ và độ tin cậy.

Đa dạng dòng sản phẩm cho từng ứng dụng

Arteche cung cấp nhiều dòng rơ le cắt nhanh nhằm đáp ứng các yêu cầu khác nhau của hệ thống bảo vệ.

• RF-4 Series: relay tốc độ cao, phù hợp cho mạch trip yêu cầu phản hồi nhanh.
• RD Series: thiết kế nhỏ gọn, phù hợp các mạch điều khiển và bảo vệ.
• RJ Series: hỗ trợ nhiều cấu hình tiếp điểm, dễ tích hợp vào hệ thống hiện hữu.
• RI Series: thích hợp cho các ứng dụng điều khiển, nhân tiếp điểm và cách ly tín hiệu trong trạm điện.

Việc lựa chọn đúng series sẽ phụ thuộc vào điện áp cuộn hút, số lượng tiếp điểm, thời gian tác động và yêu cầu của từng hệ thống.
