Trong các hệ thống điện trung thế và cao thế, độ tin cậy của mạch cắt (Trip Circuit) đóng vai trò then chốt để đảm bảo máy cắt luôn sẵn sàng làm việc khi có sự cố. Một trong những thiết bị quan trọng dùng để giám sát tình trạng mạch cắt chính là rơ le giám sát mạch cắt F74.

1. Rơ le giám sát mạch cắt F74 là gì?

Rơ le giám sát mạch cắt F74 (Trip Circuit Supervision Relay – TCS) là thiết bị dùng để:

• Theo dõi liên tục độ liền mạch của mạch điều khiển cuộn cắt máy cắt (trip coil).
• Phát hiện bất thường như đứt dây, lỏng tiếp điểm, mất áp điều khiển, cầu chì cháy…
• Cảnh báo sớm để người vận hành xử lý, tránh tình trạng máy cắt không hoạt động đúng lúc xảy ra sự cố.

Nhờ khả năng giám sát trong cả hai trạng thái MC đóng và MC mở, F74 giúp hệ thống vận hành an toàn, ổn định và giảm thiểu rủi ro khi bảo vệ tác động.

2. Cấu tạo của rơ le F74

Relay F74 gồm nhiều nhóm tiếp điểm và cuộn dây chức năng, mỗi nhóm đảm nhiệm một nhiệm vụ khác nhau. Một thiết kế tiêu chuẩn thường bao gồm:

● K1, K2 – Giám sát mạch cắt

Hai cuộn này kiểm tra liên tục dòng giám sát chạy qua cuộn cắt.
Khi mạch không còn liền mạch, cả K1 và K2 đều nhả, tạo điều kiện để relay báo lỗi.

● K4 – Bảo vệ thấp áp (Under-voltage)

● K5 – Bảo vệ mất áp (No-voltage)
Hai cuộn bảo vệ này kiểm soát nguồn điều khiển. Khi điện áp giảm dưới ngưỡng hoặc mất hoàn toàn, relay cho phép phát cảnh báo.

● Khối RC và K6 – Cơ cấu trì hoãn thời gian

Đây là phần quan trọng tạo nên sự khác biệt của relay giám sát:

• K6 là tiếp điểm thường đóng mở chậm.
• Khối RC giúp trì hoãn 150–400 ms, tránh cảnh báo sai trong quá trình thao tác máy cắt.

● K3 – Nhóm cảnh báo

Khi K6 mở, K3 mất điện, kích hoạt đèn báo và các tiếp điểm cảnh báo đưa thông tin về hệ thống SCADA hoặc tủ điều khiển.

3. Nguồn cấp cho relay

Rơ le F74 sử dụng hai nguồn độc lập:

Nguồn cho cuộn cắt

Đây là nguồn chính để kích hoạt cuộn cắt của MC.

Nguồn giám sát UL (dòng rất nhỏ < 1,4 mA)

Dòng này đủ để đi qua cuộn cắt phục vụ mục đích giám sát, nhưng không làm tác động cuộn cắt, giúp kiểm tra liên tục mạch mà không ảnh hưởng vận hành.

Lưu ý về tiếp điểm máy cắt:

• 52a đóng khi MC đóng
• 52b đóng khi MC mở

Relay F74 dựa trên trạng thái của 52a – 52b để xây dựng đường giám sát phù hợp.

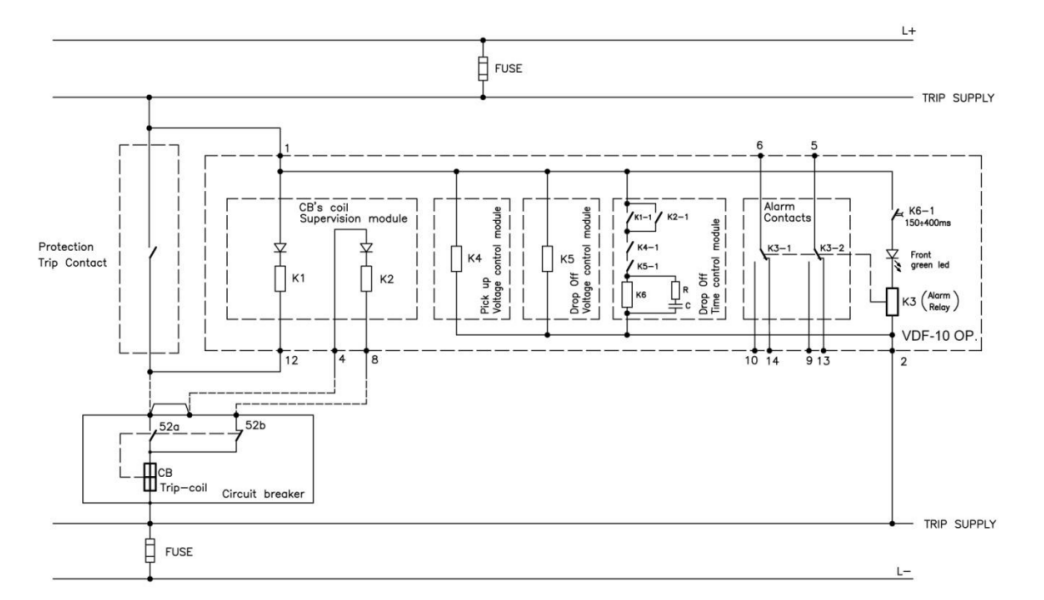

4. Nguyên lý hoạt động của rơ le F74

Hoạt động của relay có thể mô tả theo ba trường hợp chính:

Trường hợp 1: Máy cắt đóng hoặc mở bình thường

Dù MC đóng hay mở, relay luôn có một đường giám sát kín thông qua 52a hoặc 52b.

Khi xảy ra bất thường như:

• Đứt dây
• Lỏng terminal
• Cuộn cắt hỏng

⇒ Cả K1 và K2 mất điện → K6 mất điện theo → Sau trễ RC 150–400 ms, K3 nhả → đèn báo sáng, tiếp điểm cảnh báo kích hoạt.

Trường hợp 2: Mất áp hoặc thấp áp nguồn điều khiển

K4 hoặc K5 tác động mở tiếp điểm → K6 bị nhả sau thời gian trễ → relay đưa ra cảnh báo.

Tình huống này thường liên quan đến:

• Cầu chì nguồn điều khiển bị hỏng
• MCB nhảy
• Nguồn DC điều khiển không ổn định

Trường hợp 3: Hệ thống bảo vệ TRIP máy cắt

Trong tình huống bảo vệ tác động, cuộn cắt được cấp nguồn lớn (trip current), và máy cắt mở rất nhanh (<150 ms).

Do:

• K6 là tiếp điểm mở chậm,
• Có trễ RC 150–400 ms

⇒ K6 không kịp mở, K3 không tác động.

Nhờ đó, relay không báo lỗi giả khi bảo vệ TRIP đúng chức năng.

5. Vai trò của relay giám sát F74 trong hệ thống điện

Việc trang bị rơ le F74 mang lại nhiều lợi ích quan trọng:

• Ngăn ngừa sự cố máy cắt không TRIP khi xảy ra lỗi trên lưới.
• Giám sát liên tục tình trạng sẵn sàng của cuộn cắt.
• Tăng độ tin cậy cho hệ thống bảo vệ rơ le.
• Cảnh báo sớm, giúp đội vận hành xử lý kịp thời trước khi sự cố lan rộng.
• Bảo vệ thiết bị nhất thứ khỏi tác động sai hoặc lỗi thao tác.

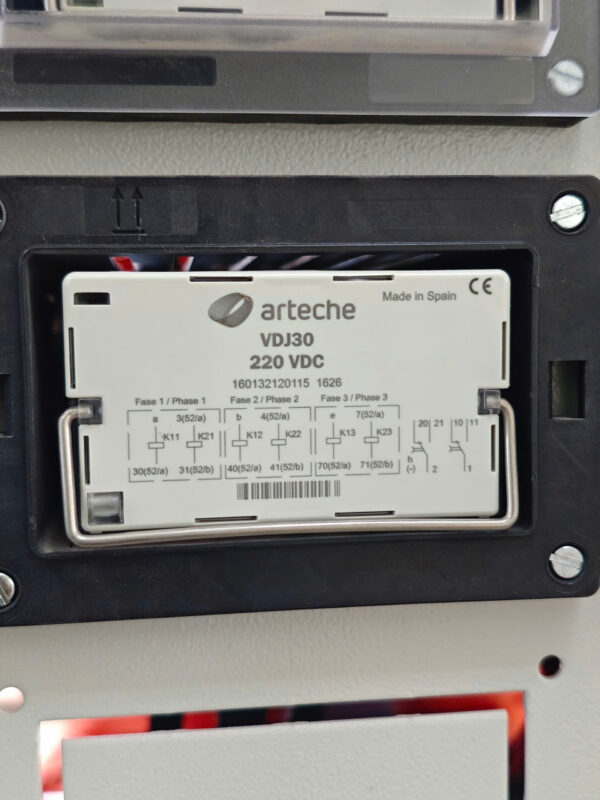

6. Dòng rơ le F74 phổ biến – Arteche

Arteche là một trong những hãng được tin dùng nhất với các dòng:

Ưu điểm của Arteche:

• Hoạt động ổn định trong môi trường khắc nghiệt
• Độ tin cậy cao
• Dãy điện áp rộng
• Tương thích nhiều loại tủ bảo vệ

>> Nội dung chỉ mang tính chất kham khảo, xem thông tin chính thức từ Arteche: tại đây!
