Trong các hệ thống điện trung – cao áp, việc ngăn ngừa đóng điện lại thiết bị khi chưa xử lý xong sự cố là vô cùng quan trọng. Để đảm bảo an toàn và tránh tái diễn các tình huống nguy hiểm, rơ le khóa F86 (Lockout Relay – ANSI 86) được sử dụng như một thiết bị bảo vệ bắt buộc.

1. Rơ le khóa (F86) là gì?

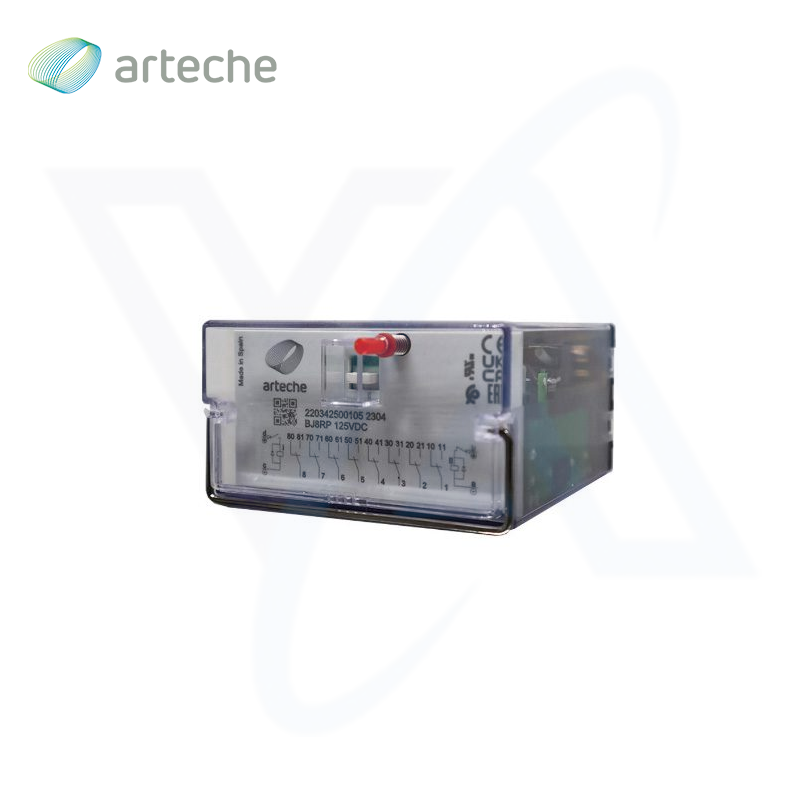

Rơ le khóa F86, hay còn gọi là (Lockout Relay – ANSI 86), là loại rơ le có nhiệm vụ ngăn không cho phép đóng lại máy cắt sau khi xảy ra sự cố, cho đến khi được kiểm tra và reset thủ công hoặc bằng điện.

Rơ le F86 hoạt đọng với hai cuộn dây:

• Cuộn Trip: nhận nguồn tác động khi hệ thống xảy ra sự cố (quá dòng, so lệch, khoảng cách…).
  Khi các rơ le bảo vệ này phát hiện bất thường và khép tiếp điểm, nguồn sẽ cấp vào cuộn Trip của F86. Khi đó, các tiếp điểm của F86 tác động và truyền lệnh đến cuộn Trip của máy cắt, giúp máy cắt thực hiện thao tác cắt.
• Cuộn Reset: dùng để khử trạng thái tác động của cuộn Trip.
  Sau khi xác định nguyên nhân và khắc phục sự cố, người vận hành cần reset rơ le F86 để đưa thiết bị về trạng thái cho phép đóng điện trở lại. Khi cuộn Reset nhận nguồn, tiếp điểm của F86 sẽ trở về trạng thái thông thường, cho phép máy cắt hoạt động bình thường.

Chức năng quan trọng nhất của rơ le F86 chính là “lockout” – khóa chức năng đóng máy cắt để tránh việc đóng điện xảy ra sự cố máy cắt vẫn đang hoạt động.

2. Rơ le F86 của Arteche

Arteche là thương hiệu toàn cầu nổi tiếng trong lĩnh vực thiết bị bảo vệ và đo lường điện. Dòng sản phẩm Trip & Lockout Relay F86 (LOR – ANSI 86) của Arteche được thiết kế để đáp ứng những điều kiện làm việc khắc nghiệt nhất trong trạm biến áp cao áp.

Theo nhà sản xuất, rơ le khóa Arteche F86 sở hữu các ưu điểm:

• Thiết kế bền bỉ, độ tin cậy cao, phù hợp cho các ứng dụng công nghiệp nặng và môi trường điện lực.
• Tốc độ tác động nhanh, đảm bảo sự phối hợp chính xác trong hệ thống bảo vệ.
• Duy trì trạng thái lockout sau khi trip, chỉ cho phép đóng điện trở lại khi đã reset (bằng tay hoặc reset điện).
• Bảo vệ an toàn cho các thiết bị quan trọng như máy cắt, máy biến áp, máy phát điện, ngăn ngừa nguy cơ đóng điện dưới điều kiện lỗi như áp suất khí, mức dầu, nhiệt độ hoặc các cảnh báo bất thường khác.
• Tuổi thọ cao, khả năng đóng cắt lớn, phù hợp vận hành lâu dài trong các trạm biến áp.

3. Thông số kỹ thuật của rơ le khóa Arteche F86

Dưới đây là các thông số tiêu chuẩn của dòng Arteche LOR (F86):

• Dải điện áp hoạt động rộng:
  • DC: 24 / 48 / 72 / 110 / 125 / 220 VDC
  • AC: 63.5 / 110 / 127 / 230 VAC (50–60Hz)
• Công suất tiêu thụ: ≤ 12W (loại BJ-8RP)
• Thời gian tác động: < 20 ms
• Dòng định mức tiếp điểm: 10A
• Nhiệt độ làm việc: -40°C đến +70°C
• Số lần đóng cắt mang tải: 50.000 lần
• Số lần đóng cắt không tải: 10⁷ lần

Những thông số trên cho thấy Arteche F86 không chỉ mạnh mẽ mà còn cực kỳ ổn định, phù hợp với yêu cầu vận hành liên tục trong hệ thống điện cao áp.

4. Các series rơ le khóa Arteche F86

5. Ứng dụng của rơ le khóa F86

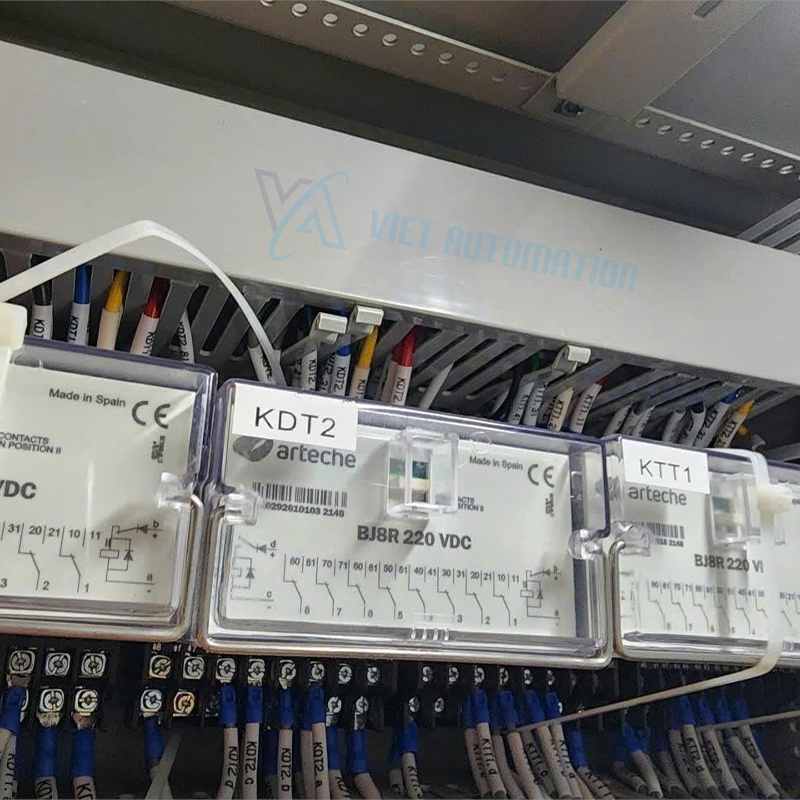

Rơ le 86 Arteche được dùng rộng rãi trong:

• Trạm biến áp truyền tải và phân phối
• Hệ thống máy cắt trung – cao áp
• Bảo vệ máy biến áp lực
• Hệ thống máy phát trong nhà máy điện
• Các hệ thống bảo vệ yêu cầu khóa liên động an toàn
